一、概述

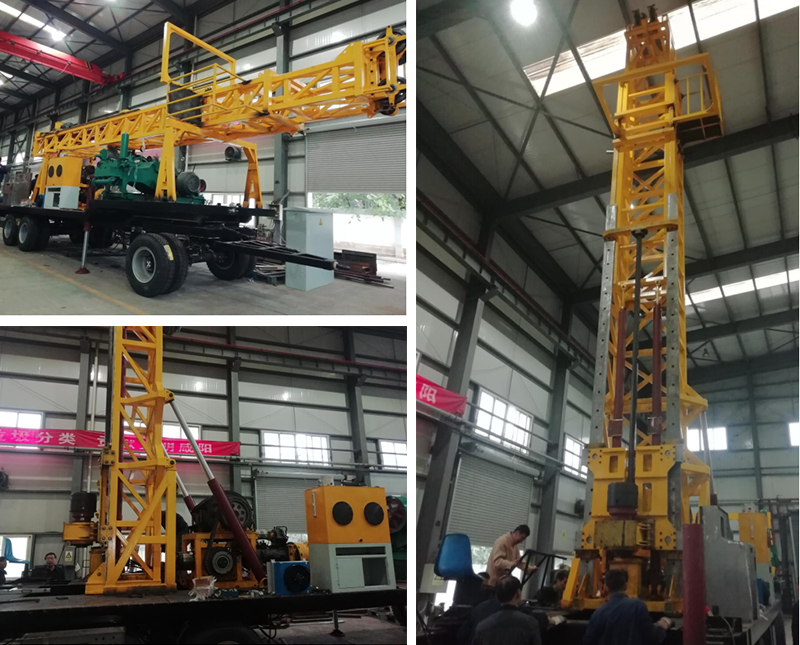

HXY—1600型（機械動力頭長行程給進）拖車鉆機是我公司針對砂巖鈾礦地質勘探和開采研制的新產品，是老式拖車鉆機的更新?lián)Q代產品。該機主要適用于以金剛石復合片、硬質合金為主的地浸砂巖鈾礦勘探，可采用繩索取芯工藝。同時適用于地浸開采孔的鉆進，亦可用于地質勘察、水文水井、淺層油氣、小口徑樁孔等施工領域。

二、鉆機主要有以下特點：

1.高效節能：該機采用機械動力頭，傳動效率高，與全液壓巖心鉆相比具有明顯優勢；

2.給進行程長：該機采用機械動力頭雙油缸長行程給進裝置，給進行程達到3.3米，一次給進后即可取芯；

3.處理事故能力強：該機采用雙油缸長行程給進，通過改進原液壓系統，使給進壓力可以達到20Mpa，最大提升能力可達到：38t，是目前國內提升能力最強的巖心鉆機！

4.鉆塔采用伸縮式結構，伸開后長度達到14米，可以滿足提9米立根的提升要求，給進油缸可以方便的將鉆塔伸出或收回，使鉆塔縮短（或伸出）3.3米，保證滿足道路運輸要求；

5.底盤采用外擴式液壓支腿，外擴尺寸可達4690，增大了支撐面積，可有效提高鉆機的穩定性；（排除了鉆機整體傾覆的危險，降低了鉆進過程中跑孔的風險）

6. 桅桿設置鉆桿靠架，方便提下鉆具，并設計專用的爬桿提引器，配置蘑菇頭，實現塔上無人作業。桅桿橫截面積大、剛性好、強度高、液壓立塔安全、快捷（排除了人員高空作業的危險）；

7.液壓卡盤采用碟簧夾緊、液壓松開，夾持可靠，松開行程大，并具有卡瓦磨損自動補償功能，壽命得到有效提高且維修方便，卡瓦更換方便；

8.配電子鉆參顯示系統，可以實時顯示各種鉆進參數；各種參數顯示更直觀！

9．改變原巖心鉆機卷?yè)P機排布位置使主卷?yè)P、繩索取芯卷?yè)P機回轉方向與鉆塔位置布置合理，卷、排繩科學合理；

三、鉆機的主要參數

1.鉆進能力：NQφ711600m HQφ89 1200m

PQφ114 800m

2.主卷?yè)P ：空鼓提升力：70KN

提升速度（第三層）：0.66、1.02、1.8、2.85、4.68m/s

鋼絲繩規格： φ22mm

3.取芯卷?yè)P機：

1）空鼓提拔力：12KN； 2）滿鼓提拔力：6KN；

3）速度（空鼓）：110m/min；4）速度（滿鼓）：189m/min；

5）裝繩量；1200m/φ6mm

4.桅桿/給進：

1）給進行程：3.3m；2）給進速度：快、慢，兩檔；

3）最大給進力：180kN；4）最大提拔力；380kN；

5）鉆進角度：80-90度；6）立根長度：9m；

7）桅桿高度：14m；8）桅桿結構形式：伸縮式

9）大鉤負荷KN：200

5.動力頭：

1）正轉高速：141、240、420、671、1036 r/min；

2）正轉低速：42、70、120、198、306 r/min；

3）最大扭矩：1600Nm；

4）最大通徑：φ117mm

6.動力機：電動機：75KW 1460 r/min

7.卡盤：類型：碟簧夾緊液壓松開，夾持力：380kN

8.主拖車：

1）油缸支距（㎜）：6300×4000；

2）承載面高度（㎜）：1320；

3）額定總承載：40；

9.泥漿泵參數

1）型號：3NBB390-52/11-B-55臥式、三缸、單作用活塞泵；

2）公稱流量（L/min）：390；250；160；90；52；

3）動力機：Y250M-4 55KW；

10．行駛速度（km/h）：道路≤40 野外≤20

11.總質量：24

12.外形尺寸：

工作狀態：長×寬×高=11.9×2.9×15.5；

行駛狀態：長×寬×高=11.75×2.9×4.29；

13.總功率：141KW
